Blechbearbeitung in der Elektrotechnik: Präzision zählt

Stell dir vor, du öffnest ein Schaltschrankgehäuse und siehst innen eine perfekt ausgeschnittene Blechplatte, auf der Kabelführungen, Hutschienen und Schutzabdeckungen millimetergenau sitzen. Kein Spalt zu viel, keine scharfe Kante, die ein Kabel beschädigen könnte. Was viele Laien für selbstverständlich halten, ist das Ergebnis präziser Blechbearbeitung. Ohne sie läuft in der Elektrotechnik erstaunlich wenig.

Warum Blech und Elektrotechnik untrennbar zusammengehören

Blech ist in der Elektrotechnik allgegenwärtig, auch wenn es auf den ersten Blick nicht so wirkt. Schaltschränke, Kabeltrassen, Gehäuse für Steuerungsanlagen, Abschirmbleche gegen elektromagnetische Störungen: All das wird aus Blechen gefertigt. Die Materialien reichen von verzinktem Stahlblech über Edelstahl bis hin zu Aluminium, je nachdem, ob Korrosionsschutz, Gewichtsersparnis oder elektromagnetische Abschirmung im Vordergrund steht.

Besonders interessant ist die Kombination aus mechanischer Präzision und elektrischer Funktion. Ein Gehäuseteil muss nicht nur passgenau sitzen, es muss unter Umständen auch eine definierte Schutzklasse nach IP-Norm erfüllen. Ein schlecht gefertigter Falz oder eine unebene Dichtfläche können dazu führen, dass Feuchtigkeit eindringt und einen Kurzschluss verursacht. Die Qualität der Blechbearbeitung hat also direkte Auswirkungen auf die Betriebssicherheit elektrischer Anlagen.

Die wichtigsten Fertigungsverfahren im Überblick

In der Praxis kommen in der elektrotechnischen Blechbearbeitung mehrere Verfahren zum Einsatz, die sich je nach Anforderung ergänzen oder ersetzen.

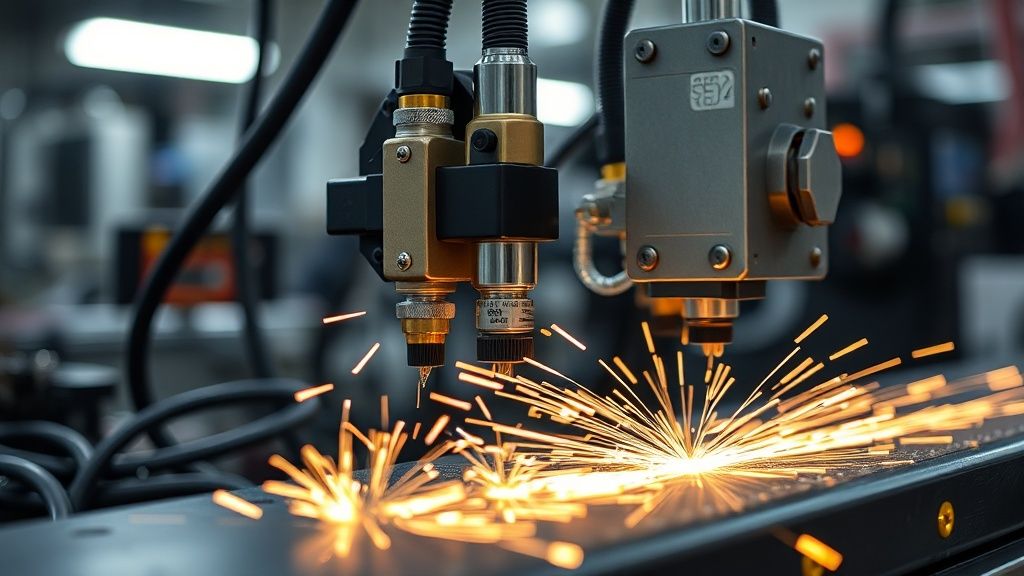

Laserschneiden: Präzision auf den Zehntel Millimeter

Das Laserschneiden hat sich in den letzten zwanzig Jahren als Standardverfahren für viele Betriebe durchgesetzt. Ein CO2- oder Faserlaser schneidet Bleche mit Toleranzen von oft unter 0,1 mm. Das ist gerade bei Ausschnitten für Steckverbinder, Kabeleinführungen oder Displayfenster entscheidend. Ein Ausschnitt, der auch nur 0,5 mm zu groß geraten ist, macht eine aufwendige Nacharbeit oder sogar einen Ausschuss erforderlich.

Aluminium und Edelstahl lassen sich per Laser sauber und gratfrei schneiden, was bei der Elektrotechnik ein erheblicher Vorteil ist: Grate können Isolierungen beschädigen und im schlimmsten Fall Kriechströme erzeugen.

Stanzen und Nibbeln

Für hohe Stückzahlen bleibt das Stanzen konkurrenzlos effizient. Einmal wird das Werkzeug gefertigt, dann können Tausende identischer Teile in kurzer Zeit produziert werden. Klassische Anwendungsfälle sind Lochbleche für Belüftungsöffnungen in Schaltschränken oder Stanzteile für Sammelschienensysteme.

Das Nibbeln eignet sich dagegen besonders für Prototypen oder kleine Serien. Dabei arbeitet ein Stanzwerkzeug in kleinen Schritten entlang einer Kontur. Es ist flexibler als das klassische Stanzen, aber etwas weniger präzise als der Laser.

Biegen und Kanten

Nach dem Schneiden folgt bei vielen Bauteilen das Biegen. Abkantpressen formen das Blech in die gewünschte Geometrie, ob Winkel, U-Profile oder komplexe Gehäuseschalen. Wichtig ist dabei, den Biegeradius und die materialspezifische Rückfederung zu berechnen, damit das fertige Teil auch wirklich die gewünschten Maße hat. Edelstahlblech federt stärker zurück als Aluminium, was in der CNC-Programmierung entsprechend berücksichtigt werden muss.

Materialwahl: Nicht jedes Blech passt zu jedem Einsatzgebiet

Die Entscheidung, welches Material verwendet wird, ist in der Elektrotechnik selten trivial. Hier spielen mehrere Faktoren gleichzeitig eine Rolle.

• Verzinkter Stahl: Günstig, gut schweißbar, ausreichend korrosionsbeständig für Innenanwendungen. Standard in vielen Schaltschränken.
• Edelstahl (V2A oder V4A): Notwendig in Lebensmittelbetrieben, chemischen Anlagen oder im Außenbereich. Teurer in der Bearbeitung, aber dauerhaft korrosionsfest.
• Aluminium: Ideal für Anwendungen, bei denen Gewicht eine Rolle spielt, etwa in der Fahrzeugelektronik oder in der Luft- und Raumfahrtelektronik. Außerdem hervorragend geeignet als EMV-Abschirmung.
• Kupferblech: In speziellen Anwendungen wie Sammelschienen oder Erdungsplatten unverzichtbar, da Kupfer die beste elektrische Leitfähigkeit unter den gängigen Metallen bietet.

Die Materialstärke ist ebenfalls nicht beliebig. Gehäuseteile für industrielle Schaltschränke werden oft aus 1,5 bis 3 mm starkem Stahlblech gefertigt, Abschirmbleche für HF-Technik dagegen können deutlich dünner sein, manchmal nur 0,3 bis 0,5 mm stark.

EMV-Abschirmung: Wenn das Blech mehr als nur Hülle ist

Ein Aspekt, der in der Blechbearbeitung für die Elektrotechnik häufig unterschätzt wird, ist die elektromagnetische Verträglichkeit, kurz EMV. Elektronische Geräte strahlen elektromagnetische Felder ab und sind gleichzeitig empfindlich gegenüber Störfeldern von außen. Metallgehäuse wirken als Faradayscher Käfig und schirmen empfindliche Schaltkreise ab.

Damit diese Abschirmwirkung tatsächlich funktioniert, darf das Gehäuse keine unkontrollierten Spalten oder Öffnungen aufweisen. Jede Öffnung, die größer als ein Zehntel der kürzesten Störwellenlänge ist, kann bereits als Antenne wirken. Bei Frequenzen im GHz-Bereich bedeutet das: Öffnungen im Millimeterbereich sind kritisch. Deshalb ist die fertigungstechnische Genauigkeit der Gehäusedichtflächen kein optisches Detail, sondern eine funktionale Anforderung.

Lüftungsöffnungen werden in EMV-kritischen Gehäusen daher oft durch Wabengitter oder leitfähige Filtervliese abgedeckt. Auch Schraubenverbindungen müssen elektrisch leitend sein, was spezielle Oberflächenbehandlungen oder Zahnscheiben erfordert. Die Blechbearbeitung liefert dabei die geometrische Grundlage, auf der die EMV-Maßnahmen aufbauen.

Oberflächenbehandlung nach der Bearbeitung

Ein Blechbauteil ist nach dem Schneiden und Biegen noch längst nicht fertig. Die Oberfläche muss oft behandelt werden, um Korrosion zu verhindern, die elektrische Leitfähigkeit sicherzustellen oder einfach ein sauberes Erscheinungsbild zu erreichen.

Pulverbeschichtung und Lackierung

Pulverbeschichtung ist in der Schaltschrankfertigung weit verbreitet. Das aufgetragene Pulver wird bei etwa 180 bis 200 Grad Celsius eingebrannt und bildet eine harte, gleichmäßige Schutzschicht. Der Vorteil gegenüber nasser Lackierung: keine Lösemittel, kaum Ausschuss durch Verlaufen, und die Schicht ist mechanisch robust.

Allerdings ist eine pulverbeschichtete Oberfläche elektrisch isolierend. Das bedeutet, dass Kontaktflächen für Erdungsanschlüsse nach der Beschichtung wieder freigelegt oder von vornherein ausgespart werden müssen. Wer das vergisst, hat ein Erdungsproblem.

Eloxieren und Chromatieren

Aluminiumteile werden häufig eloxiert. Das Verfahren erzeugt eine Oxidschicht auf der Oberfläche, die Korrosionsschutz bietet und sich einfärben lässt. Für EMV-Gehäuse aus Aluminium wird jedoch oft chromatiert statt eloxiert, da die Chromatschicht elektrisch leitend ist und so die Schirmwirkung des Gehäuses nicht unterbricht.

Praktische Tipps für die Planung und Fertigung

Wer Blechbauteile für elektrotechnische Anwendungen plant oder in Auftrag gibt, sollte ein paar grundlegende Dinge im Kopf behalten, um Fehler und unnötige Kosten zu vermeiden.

1. Toleranzen frühzeitig definieren: Nicht jedes Maß braucht eine Toleranz von ±0,1 mm. Definiere kritische Maße präzise und lass unkritische Bereiche mit Standardtoleranzen fertigen. Das spart Kosten.
2. Biegeradien konstruktiv berücksichtigen: Der Mindestbiegeradius hängt von Materialart und Blechdicke ab. Wer das in der CAD-Konstruktion ignoriert, riskiert Risse im Material oder Maßabweichungen.
3. Kabeleinführungen standardisieren: Genormte Kabeleinführungsöffnungen erlauben die Verwendung von Standarddichtungen und erleichtern spätere Erweiterungen.
4. Erdungspunkte einplanen: Schraubpunkte für Erdungsleiter oder Hutschienen sollten in der Konstruktionsphase festgelegt werden, nicht als Nachgedanke auf der Baustelle.
5. Fertiger früh einbeziehen: Wer den Blechbearbeiter bereits in der Konstruktionsphase konsultiert, profitiert von dessen Erfahrung mit Fertigbarkeitsgrenzen und kann teure Designänderungen vermeiden.

Ein Punkt, der in der Praxis oft unterschätzt wird: die Gratfreiheit. Nach dem Schneiden oder Stanzen entstehen an Schnittkanten häufig scharfe Grate. In der Elektrotechnik können diese Grate Kabelmäntel beschädigen, Verletzungsgefahren für Monteure darstellen oder im schlimmsten Fall Kurzschlüsse verursachen. Entgraten ist daher kein optionaler Schritt, sondern ein funktional notwendiger Prozessschritt, der in der Kalkulation eingeplant sein sollte.

Die Blechbearbeitung in der Elektrotechnik ist ein Handwerk, das auf den ersten Blick vielleicht unspektakulär wirkt. Wer aber einmal gesehen hat, welche Konsequenzen eine schlecht sitzende Dichtfläche, ein vergessener Erdungspunkt oder eine falsch tolerierte Ausschnittgröße haben können, versteht schnell, warum Präzision hier nicht verhandelbar ist. Vom Laserschnitt bis zur Oberflächenbehandlung hängt die Funktionssicherheit elektrischer Anlagen oft an Entscheidungen, die weit vor der eigentlichen Verdrahtung getroffen werden.
